جزئیات محصول

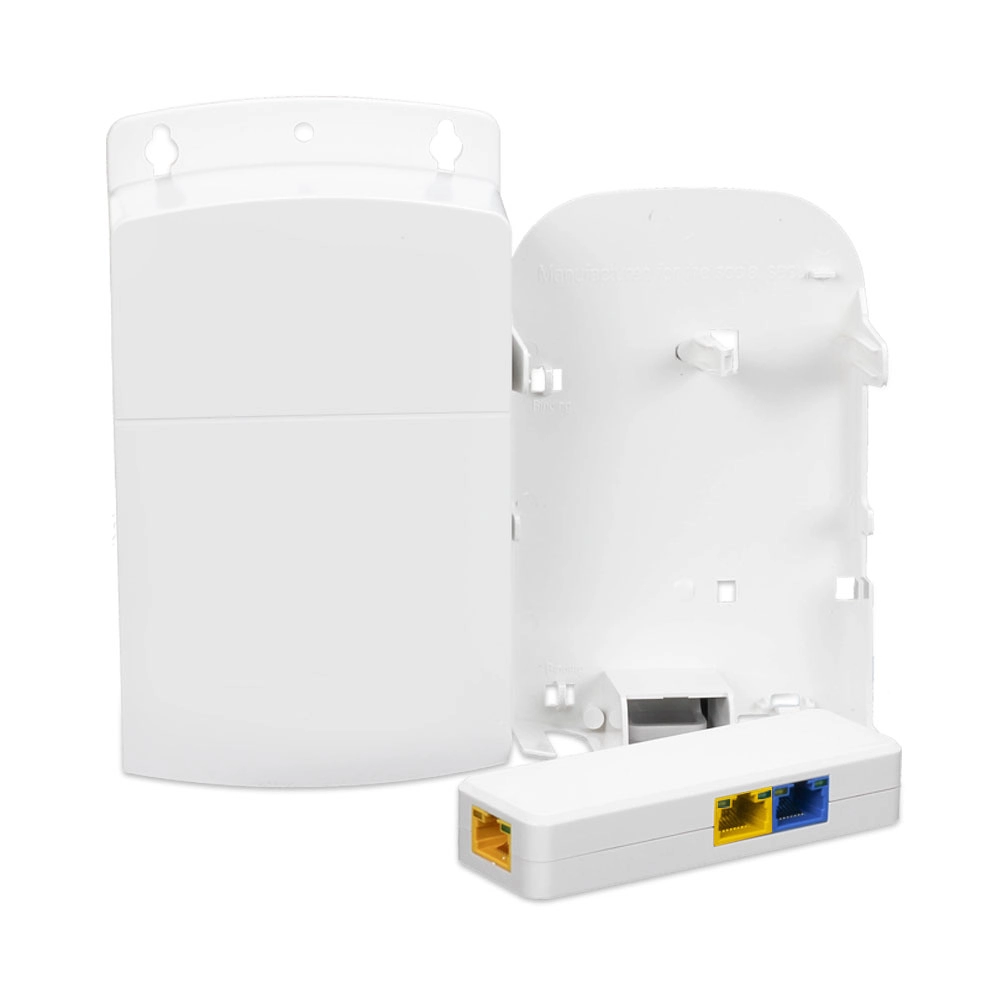

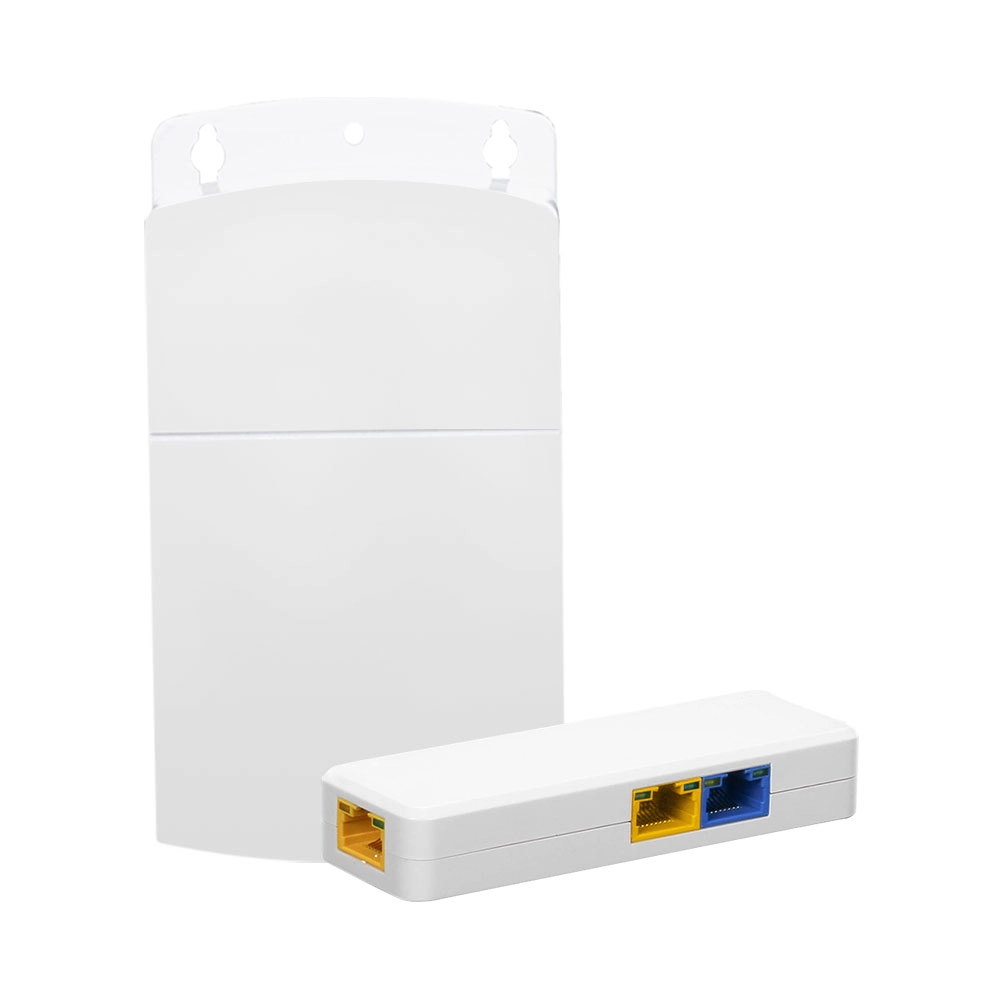

اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD
اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD یک تجهیز کاربردی برای گسترش شبکه و انتقال برق و داده به تجهیزات تحت شبکه در محیط‌های خارجی است. این محصول از برند MAXRON طراحی شده تا در پروژه‌هایی که فاصله تجهیزات از سوئیچ مرکزی بیشتر از محدوده معمول کابل‌کشی است، امکان توسعه مسیر شبکه را فراهم کند. وجود بدنه با استاندارد حفاظتی IP65 نیز باعث شده این مدل برای کاربردهای بیرونی و محیط‌هایی که تجهیزات در معرض آب و گردوغبار قرار دارند، گزینه‌ای مناسب باشد.
این اکستندر دارای 3 پورت Ethernet است و برق خود را از طریق ورودی PoE دریافت می‌کند. به این ترتیب برای تأمین انرژی دستگاه، منبع تغذیه جداگانه در ساختار معرفی‌شده محصول مورد نیاز نیست و برق از طریق سوئیچ مرکزی به اکستندر منتقل می‌شود.
یکی از مهم‌ترین ویژگی‌های MSW-PEXR-130/OD، امکان افزایش برد انتقال تا 130 متر است. این قابلیت در پروژه‌هایی که دوربین مداربسته تحت شبکه، اکسس پوینت یا تلفن IP در فاصله بیشتری از تجهیزات مرکزی قرار گرفته است، اهمیت زیادی دارد.
این مدل از استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی می‌کند و پهنای باند 0.6 گیگابیت بر ثانیه را در اختیار ساختار شبکه قرار می‌دهد. جدول آدرس MAC با ظرفیت 2048 آدرس یا 2K و قابلیت کاسکید تا 5 مرحله نیز از دیگر مشخصات این محصول هستند.
بررسی محصول
اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD برای توسعه مسیر شبکه در فضاهایی طراحی شده است که تجهیزات شبکه در فاصله بیشتری از سوئیچ مرکزی قرار دارند. در چنین پروژه‌هایی اجرای یک مسیر جداگانه برای هر تجهیز یا افزایش تعداد تجهیزات شبکه می‌تواند نیازمند کابل‌کشی بیشتر باشد. استفاده از یک اکستندر PoE می‌تواند در شرایط مناسب، ساختار اتصال را ساده‌تر کند.
این محصول دارای 3 پورت Ethernet است و از طریق ورودی PoE تغذیه می‌شود. این نوع تغذیه باعث می‌شود برق مورد نیاز خود اکستندر از سوئیچ مرکزی دریافت شود و بتوان آن را در مسیر شبکه قرار داد.
برد انتقال حداکثر 130 متر، این مدل را برای پروژه‌هایی که فاصله تجهیز انتهایی از منبع شبکه بیشتر است، قابل استفاده می‌کند. البته مقدار واقعی فاصله انتقال در هر پروژه می‌تواند به نوع کابل، شرایط مسیر و تجهیزات مورد استفاده وابسته باشد و عدد اعلام‌شده باید به عنوان حداکثر فاصله محصول در نظر گرفته شود.
مناسب برای محیط‌های خارجی
یکی از مهم‌ترین تفاوت‌های این مدل با یک اکستندر داخلی مکسرون، طراحی آن برای استفاده در محیط‌های خارجی است. MSW-PEXR-130/OD به بدنه‌ای با درجه حفاظتی IP65 مجهز شده که در برابر آب و گردوغبار مقاوم است.
این ویژگی باعث می‌شود محصول برای شرایطی که تجهیزات شبکه خارج از ساختمان نصب می‌شوند، گزینه مناسب‌تری باشد. برای مثال، در پروژه‌های دوربین مداربسته فضای باز یا نصب اکسس پوینت در محیط خارجی، استفاده از اکستندری با حفاظت محیطی مناسب اهمیت زیادی دارد.
البته IP65 به معنای مصونیت در برابر تمام شرایط محیطی نیست و محل نصب باید متناسب با شرایط واقعی پروژه انتخاب شود. رعایت اصول نصب و جلوگیری از قرارگیری نامناسب تجهیزات نیز همچنان اهمیت دارد.
3 پورت Ethernet
اکستندر شبکه MAXRON مدل MSW-PEXR-130/OD دارای 3 پورت Ethernet است. وجود سه پورت، امکان ایجاد ساختار ارتباطی چندگانه‌تری نسبت به اکستندرهای دارای پورت کمتر فراهم می‌کند و می‌تواند برای پروژه‌هایی که چند تجهیز شبکه در یک نقطه قرار گرفته‌اند، کاربردی باشد.
در سیستم‌های نظارتی، ممکن است چند دوربین تحت شبکه در یک محدوده قرار داشته باشند و به توسعه اتصال شبکه نیاز باشد. همچنین در پروژه‌های دیگر ممکن است اکسس پوینت یا تلفن IP نیز در همان ناحیه مورد استفاده قرار گیرد.
تعداد پورت‌های این محصول باید در زمان طراحی پروژه با تعداد تجهیزات مورد نیاز مقایسه شود تا ظرفیت ارتباطی آن متناسب با کاربرد مورد نظر باشد.
انتقال شبکه و PoE تا 130 متر
یکی از اصلی‌ترین قابلیت‌های این محصول، افزایش برد انتقال تا 130 متر است. این ویژگی باعث می‌شود بتوان در پروژه‌هایی که فاصله تجهیز شبکه از سوئیچ مرکزی بیشتر است، مسیر ارتباطی را توسعه داد.
پشتیبانی از انتقال PoE نیز اهمیت زیادی دارد؛ زیرا در پروژه‌های تحت شبکه، تنها انتقال داده مطرح نیست و بسیاری از تجهیزات از برق PoE نیز استفاده می‌کنند. اکستندر MSW-PEXR-130/OD برای انتقال این ساختار در مسیر شبکه طراحی شده است.
در نتیجه، می‌توان از این محصول برای گسترش ارتباط تجهیزات شبکه در نقاطی استفاده کرد که دسترسی به برق مستقل دشوار است یا استفاده از زیرساخت PoE مزیت بیشتری دارد.
پشتیبانی از IEEE 802.3af / at / bt
این مدل از سه استاندارد IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی می‌کند. پشتیبانی از چند استاندارد PoE باعث می‌شود محصول در پروژه‌هایی که تجهیزات مختلف PoE مورد استفاده قرار می‌گیرند، انعطاف بیشتری داشته باشد.
با این حال، پیش از نصب باید استانداردهای PoE تجهیزات متصل بررسی شوند تا سازگاری آن‌ها با اکستندر مشخص باشد. نوع سوئیچ مرکزی و تجهیزات انتهایی نیز باید با ساختار PoE پروژه هماهنگ باشند.
پشتیبانی از استانداردهای مختلف یکی از ویژگی‌های قابل توجه این مدل برای استفاده در پروژه‌های شبکه و نظارتی است.
پهنای باند 0.6 گیگابیت بر ثانیه
پهنای باند اعلام‌شده برای اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD برابر با 0.6Gbps است. این مشخصه نشان‌دهنده ظرفیت انتقال داده محصول در ساختار شبکه است و باید با نیاز تجهیزات و میزان ترافیک پروژه تطبیق داده شود.
در پروژه‌های دوربین مداربسته، تعداد دوربین‌ها، وضوح تصویر و حجم داده ارسالی می‌توانند در میزان پهنای باند مورد نیاز مؤثر باشند. به همین دلیل، پیش از استفاده از محصول باید ظرفیت شبکه با نیاز واقعی سیستم مقایسه شود.
جدول MAC با ظرفیت 2048 آدرس
MSW-PEXR-130/OD دارای جدول MAC با ظرفیت 2048 آدرس یا 2K است. این جدول برای نگهداری و مدیریت آدرس‌های MAC تجهیزات متصل در ساختار شبکه مورد استفاده قرار می‌گیرد.
ظرفیت 2K برای پروژه‌هایی که تعداد قابل توجهی تجهیز شبکه دارند، یک مشخصه قابل توجه محسوب می‌شود. البته نیاز واقعی به این ظرفیت باید بر اساس ساختار شبکه و تعداد تجهیزات متصل ارزیابی شود.
توجه به جدول MAC در زمان طراحی شبکه کمک می‌کند تجهیزات متصل در محدوده ظرفیت مدیریت‌شده توسط دستگاه قرار داشته باشند.
قابلیت کاسکید تا 5 مرحله
یکی دیگر از ویژگی‌های کاربردی این اکستندر مکسرون، پشتیبانی از اتصال آبشاری تا 5 مرحله است. قابلیت کاسکید به این معناست که می‌توان چند مرحله از اکستندرها را در یک مسیر و به صورت پشت سر هم مورد استفاده قرار داد.
این ویژگی در پروژه‌هایی که فاصله زیادی میان منبع شبکه و تجهیزات انتهایی وجود دارد، می‌تواند کاربردی باشد. استفاده از چند مرحله آبشاری امکان توسعه مسیر شبکه را بیشتر می‌کند و برای پروژه‌های گسترده‌تر انعطاف مناسبی ایجاد خواهد کرد.
البته طراحی زنجیره آبشاری باید بر اساس ساختار واقعی شبکه و محدودیت‌های پروژه انجام شود تا عملکرد کلی سیستم با نیاز مورد انتظار هماهنگ باشد.
تغذیه از طریق PoE
برق ورودی این مدل از طریق پورت PoE تأمین می‌شود و به عبارت دیگر دستگاه از سوئیچ مرکزی برق دریافت می‌کند. این ویژگی می‌تواند نصب محصول را در محیط‌های خارجی ساده‌تر کند؛ زیرا برای خود اکستندر نیازی به تعریف یک مسیر برق مستقل در مشخصات اعلام‌شده وجود ندارد.
در پروژه‌هایی که زیرساخت PoE از قبل وجود دارد، استفاده از این روش تغذیه باعث می‌شود اکستندر در همان مسیر شبکه قرار گرفته و برق مورد نیاز خود را دریافت کند.
البته منبع PoE مورد استفاده باید توان و استانداردهای مورد نیاز پروژه را پوشش دهد و سازگاری آن با تجهیزات شبکه پیش از نصب بررسی شود.
کاربرد در دوربین مداربسته و سیستم‌های نظارتی
یکی از مهم‌ترین کاربردهای اکستندر شبکه MAXRON مدل MSW-PEXR-130/OD، استفاده در پروژه‌های دوربین مداربسته تحت شبکه است. دوربین‌هایی که در فضای بیرونی نصب می‌شوند ممکن است در فاصله زیادی از سوئیچ مرکزی قرار داشته باشند و در چنین شرایطی نیاز به افزایش طول مسیر شبکه ایجاد شود.
این محصول با امکان انتقال تا 130 متر و پشتیبانی از PoE می‌تواند در چنین پروژه‌هایی مورد استفاده قرار گیرد. بدنه با استاندارد IP65 نیز آن را برای نصب در محیط‌های خارجی مناسب‌تر می‌کند.
علاوه بر دوربین مداربسته، از این مدل می‌توان برای اکسس پوینت‌ها و تلفن‌های IP در محیط‌های خارجی نیز استفاده کرد. نوع تجهیز، میزان مصرف و نیاز شبکه باید پیش از انتخاب محصول بررسی شود.
ابعاد و طراحی
اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD دارای ابعاد 156 × 92 × 42 میلی‌متر است. این ابعاد، ساختاری نسبتاً جمع‌وجور برای دستگاه ایجاد کرده و امکان قرارگیری آن را در محل‌های مختلف پروژه فراهم می‌کند.
اندازه محصول هنگام طراحی مسیر نصب اهمیت دارد، به‌خصوص در پروژه‌های فضای باز که محل نصب ممکن است محدود باشد. بهتر است پیش از نصب، فضای مورد نیاز برای قرارگیری و دسترسی به اتصالات در نظر گرفته شود.
نکات مهم پیش از خرید
پیش از خرید اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD باید نوع تجهیزات مورد استفاده، استاندارد PoE، تعداد تجهیزات، فاصله مسیر شبکه و شرایط محیط نصب بررسی شود.
این مدل دارای 3 پورت Ethernet، پهنای باند 0.6Gbps و حداکثر برد انتقال 130 متر است. همچنین از استانداردهای IEEE 802.3af، 802.3at و 802.3bt پشتیبانی می‌کند.
در صورتی که محصول در محیط بیرونی استفاده می‌شود، درجه حفاظتی IP65 نیز باید متناسب با شرایط واقعی محل نصب در نظر گرفته شود. همچنین در صورت استفاده از قابلیت کاسکید، تعداد مراحل نباید از حداکثر 5 مرحله اعلام‌شده بیشتر شود.
جدول مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند | مکسرون (MAXRON) |
| مدل | MSW-PEXR-130/OD |
| نوع محصول | اکستندر سوئیچ شبکه PoE مناسب محیط خارجی |
| تعداد پورت | 3 پورت Ethernet |
| منبع تغذیه | ورودی PoE از طریق سوئیچ مرکزی |
| حداکثر برد انتقال | 130 متر |
| استانداردهای PoE | IEEE 802.3af / 802.3at / 802.3bt |
| پهنای باند | 0.6Gbps |
| ظرفیت جدول MAC | 2048 آدرس (2K) |
| قابلیت کاسکید | حداکثر 5 مرحله |
| درجه حفاظتی | IP65 |
| ابعاد | 156 × 92 × 42 میلی‌متر |
| کاربرد | دوربین مداربسته، اکسس پوینت و تلفن IP در محیط‌های خارجی |
مزایا و معایب
مزایا
- مناسب برای گسترش شبکه در محیط‌های خارجی
- دارای 3 پورت Ethernet
- امکان انتقال شبکه و PoE تا 130 متر
- پشتیبانی از استانداردهای IEEE 802.3af، 802.3at و 802.3bt
- دارای درجه حفاظتی IP65 در برابر آب و گردوغبار
- پشتیبانی از اتصال آبشاری تا 5 مرحله
- جدول MAC با ظرفیت 2048 آدرس و تغذیه از طریق PoE
معایب
- سرعت و ظرفیت شبکه باید با نیاز واقعی تجهیزات پروژه تطبیق داده شود.
- برای استفاده از قابلیت PoE، سازگاری منبع PoE و تجهیزات متصل باید بررسی شود.
- در صورت استفاده در محیط خارجی، نصب صحیح و متناسب با شرایط محیطی همچنان ضروری است.
جمع‌بندی
اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD یک راهکار کاربردی برای توسعه شبکه و انتقال PoE در پروژه‌های خارجی است. این مدل با 3 پورت Ethernet، امکان افزایش برد انتقال تا 130 متر و پشتیبانی از انتقال برق PoE، می‌تواند برای تجهیزات تحت شبکه‌ای که در فاصله بیشتری از سوئیچ مرکزی قرار دارند مورد استفاده قرار گیرد.
پشتیبانی از استانداردهای IEEE 802.3af، 802.3at و 802.3bt، پهنای باند 0.6Gbps، جدول MAC با ظرفیت 2048 آدرس و قابلیت کاسکید تا 5 مرحله از دیگر ویژگی‌های مهم این محصول هستند.
درجه حفاظتی IP65 نیز یکی از نقاط قوت این مدل برای استفاده در محیط‌های خارجی است و آن را برای پروژه‌هایی مانند دوربین مداربسته، اکسس پوینت و تلفن IP در فضای باز مناسب‌تر می‌کند.
در مجموع، اکستندر سوئیچ شبکه مکسرون محیط خارجی مدل MSW-PEXR-130/OD برای پروژه‌هایی که نیاز به افزایش فاصله شبکه و PoE، امکان توسعه آبشاری و استفاده در شرایط محیطی بیرونی دارند، گزینه‌ای کاربردی محسوب می‌شود.
