جزئیات محصول

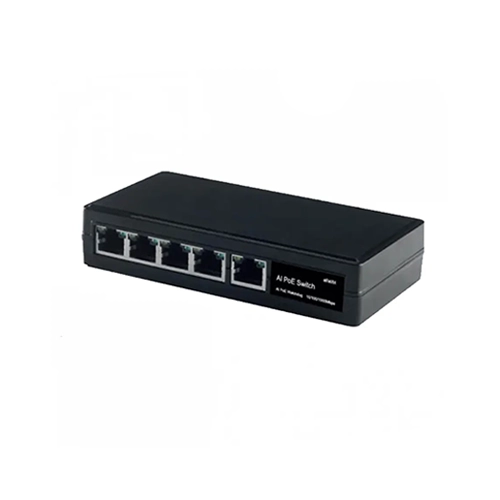

اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I
اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I یک تجهیز شبکه با قابلیت انتقال برق و داده از طریق PoE است که برای گسترش مسیر شبکه و اتصال تجهیزات تحت شبکه در فواصل بیشتر طراحی شده است. این محصول با 4 پورت PoE با سرعت 100Mbps و 2 پورت Uplink با سرعت 100Mbps، می‌تواند در پروژه‌های مختلف شبکه و نظارتی مورد استفاده قرار گیرد.
یکی از ویژگی‌های مهم این مدل، پشتیبانی از استانداردهای مختلف PoE در پورت‌های آن است. پورت‌های 1 تا 3 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند، در حالی که پورت چهارم علاوه بر این دو استاندارد، از IEEE 802.3bt نیز پشتیبانی می‌کند. این ساختار باعث می‌شود امکان استفاده از تجهیزات PoE با نیازهای متفاوت در پروژه فراهم شود.
اکستندر شبکه مکسرون MSW-3004GPE-1GL-65I حداکثر فاصله انتقال 130 متر را ارائه می‌دهد و طبق مشخصات اعلام‌شده، این فاصله با سرعت 1000Mbps قابل دستیابی است. پهنای باند 1.2Gbps، جدول آدرس MAC با ظرفیت 2K و قابلیت‌های حفاظتی متنوع نیز از دیگر مشخصات این محصول هستند.
در بخش حفاظت، این مدل به محافظت در برابر صاعقه تا 6KV، حفاظت الکترواستاتیک تا 8KV، حفاظت در برابر اتصال کوتاه، حفاظت در برابر افزایش دما و جلوگیری از Surge مجهز شده است. مجموعه این امکانات باعث می‌شود محصول برای استفاده در زیرساخت‌های شبکه که پایداری تجهیزات اهمیت دارد، گزینه‌ای قابل توجه باشد.
بررسی محصول
اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I برای پروژه‌هایی مناسب است که نیاز به توسعه اتصال شبکه و انتقال برق PoE دارند. این محصول را می‌توان در ساختار شبکه قرار داد تا مسیر ارتباطی تجهیزات تحت شبکه گسترش پیدا کند و تجهیزات PoE نیز بتوانند از همان زیرساخت شبکه برای دریافت برق استفاده کنند.
این مدل دارای 4 پورت PoE با سرعت 100Mbps و 2 پورت Uplink با سرعت 100Mbps است. وجود پورت‌های Uplink امکان برقراری ارتباط با بخش بالادستی شبکه را فراهم می‌کند و پورت‌های PoE نیز برای اتصال تجهیزات سازگار با فناوری PoE مورد استفاده قرار می‌گیرند.
یکی از نکات مهم در طراحی این محصول، تفاوت استانداردهای PoE قابل پشتیبانی در پورت‌ها است. سه پورت اول از IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند، در حالی که پورت چهارم از IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی می‌کند. بنابراین در زمان نصب باید پورت مناسب بر اساس نوع تجهیز انتخاب شود.
پورت‌های PoE و Uplink
اکستندر شبکه مکسرون مدل MSW-3004GPE-1GL-65I به 4 پورت PoE و 2 پورت Uplink مجهز شده است. پورت‌های PoE امکان اتصال تجهیزات سازگار با این فناوری را فراهم می‌کنند و Uplinkها برای ارتباط دستگاه با بخش دیگر شبکه مورد استفاده قرار می‌گیرند.
پورت‌های 1 تا 3 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند. پورت چهارم قابلیت بیشتری دارد و علاوه بر این دو استاندارد، از IEEE 802.3bt نیز پشتیبانی می‌کند.
این تفاوت باعث می‌شود در زمان راه‌اندازی پروژه بتوان تجهیز سازگار با استاندارد مورد نیاز را به پورت مناسب متصل کرد. بررسی استاندارد PoE تجهیزات پیش از نصب، برای استفاده صحیح از محصول اهمیت دارد.
افزایش فاصله انتقال تا 130 متر
یکی از قابلیت‌های اصلی این محصول، امکان انتقال شبکه تا فاصله 130 متر است. این ویژگی برای پروژه‌هایی که تجهیزات تحت شبکه در فاصله بیشتری از نقطه اتصال اصلی قرار دارند، کاربرد زیادی دارد.
بر اساس مشخصات اعلام‌شده، حداکثر فاصله انتقال این مدل 130 متر و سرعت انتقال در این فاصله 1000Mbps عنوان شده است. این قابلیت باعث می‌شود بتوان مسیر شبکه را در پروژه‌هایی که به فاصله بیشتری نیاز دارند، توسعه داد.
در اجرای واقعی، شرایط کابل، مسیر عبور و تجهیزات متصل نیز باید در نظر گرفته شوند. بنابراین عدد اعلام‌شده باید به عنوان حداکثر فاصله مشخص‌شده برای محصول در نظر گرفته شود.
پهنای باند 1.2Gbps
پهنای باند این اکستندر سوئیچ شبکه برابر با 1.2Gbps است. این ظرفیت انتقال داده یکی از مشخصات مهم دستگاه محسوب می‌شود و باید با میزان ترافیک مورد نیاز در پروژه هماهنگ باشد.
در پروژه‌هایی که چند تجهیز شبکه یا تجهیزات تحت شبکه به دستگاه متصل هستند، میزان ترافیک عبوری اهمیت بیشتری پیدا می‌کند. به همین دلیل، در زمان طراحی شبکه بهتر است ظرفیت انتقال دستگاه و نیاز واقعی پروژه در کنار یکدیگر بررسی شوند.
پهنای باند 1.2Gbps، این مدل را برای کاربردهایی که نیاز به انتقال داده در ساختار شبکه و PoE دارند، به گزینه‌ای کاربردی تبدیل می‌کند.
استانداردهای PoE
یکی از نقاط مهم MSW-3004GPE-1GL-65I پشتیبانی از استانداردهای متنوع PoE است. پورت‌های 1 تا 3 از IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند و پورت شماره 4 از IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی دارد.
وجود پشتیبانی از IEEE 802.3bt در پورت چهارم، امکان اتصال تجهیزات سازگار با این استاندارد را نیز در اختیار کاربر قرار می‌دهد. این ویژگی می‌تواند برای پروژه‌هایی که تجهیزات PoE متفاوتی دارند، کاربردی باشد.
پیش از نصب بهتر است استاندارد مورد نیاز تجهیز نهایی مشخص شود تا اتصال به پورت مناسب انجام شود.
تغذیه از طریق PoE
یکی دیگر از ویژگی‌های مهم این مدل، Power Input از طریق PoE است. به این معنا که دستگاه برق مورد نیاز خود را از مسیر PoE دریافت می‌کند و در مشخصات ارائه‌شده ورودی برق مستقل برای آن ذکر نشده است.
تغذیه دستگاه از طریق PoE می‌تواند ساختار نصب را ساده‌تر کند، زیرا اکستندر از همان مسیر شبکه برای تأمین انرژی خود استفاده می‌کند. این ویژگی در پروژه‌هایی که زیرساخت PoE در آن‌ها وجود دارد، کاربرد بیشتری خواهد داشت.
با این حال، منبع PoE مورد استفاده باید با نیاز دستگاه و استانداردهای مربوطه سازگار باشد.
حفاظت در برابر صاعقه و نوسانات
اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I به مجموعه‌ای از قابلیت‌های حفاظتی مجهز شده است. حفاظت در برابر صاعقه تا سطح 6KV و حفاظت الکترواستاتیک تا 8KV از مهم‌ترین این ویژگی‌ها هستند.
علاوه بر این، دستگاه دارای حفاظت در برابر اتصال کوتاه، افزایش دما و Surge نیز است. وجود این قابلیت‌ها برای تجهیزاتی که در مسیر شبکه به صورت مداوم فعال هستند اهمیت دارد و می‌تواند در محافظت از دستگاه در برابر برخی شرایط نامطلوب الکتریکی و حرارتی مؤثر باشد.
البته استفاده از تجهیزات حفاظتی داخلی به معنای بی‌نیازی از رعایت اصول صحیح نصب و حفاظت از کل زیرساخت شبکه نیست و شرایط محیط پروژه نیز باید در نظر گرفته شود.
جدول آدرس MAC با ظرفیت 2K
این مدل دارای جدول آدرس MAC با ظرفیت 2K یا 2048 آدرس است. جدول MAC برای نگهداری و شناسایی آدرس‌های سخت‌افزاری تجهیزات متصل به شبکه مورد استفاده قرار می‌گیرد.
ظرفیت 2K برای پروژه‌هایی که تعداد قابل توجهی تجهیزات شبکه دارند، مشخصه‌ای کاربردی محسوب می‌شود. با این حال، ظرفیت مورد نیاز باید بر اساس ساختار شبکه و تعداد تجهیزات موجود در پروژه ارزیابی شود.
کاربرد در پروژه‌های دوربین مداربسته و شبکه
اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I می‌تواند در پروژه‌های مختلفی که تجهیزات PoE مورد استفاده قرار می‌گیرند، کاربرد داشته باشد. سیستم‌های دوربین مداربسته تحت شبکه، تجهیزات نظارتی و سایر تجهیزات شبکه از جمله کاربردهایی هستند که می‌توان این مدل را برای آن‌ها در نظر گرفت.
در پروژه‌های نظارتی، فاصله دوربین‌ها از تجهیزات مرکزی ممکن است زیاد باشد و در چنین شرایطی قابلیت انتقال تا 130 متر می‌تواند مفید باشد. وجود چند پورت PoE نیز امکان اتصال چند تجهیز سازگار را فراهم می‌کند.
همچنین وجود Uplink و تغذیه از طریق PoE باعث می‌شود این مدل در ساختارهای شبکه‌ای که برق و داده بر بستر شبکه منتقل می‌شوند، کاربردی باشد.
طراحی و ابعاد
ابعاد اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I برابر با 187 × 139 × 43 میلی‌متر است. این ابعاد هنگام انتخاب محل نصب و طراحی مسیر تجهیزات باید در نظر گرفته شود.
پیش از نصب بهتر است فضای کافی برای قرارگیری دستگاه، دسترسی به پورت‌ها و انجام عملیات نگهداری وجود داشته باشد. محل قرارگیری اکستندر باید به گونه‌ای انتخاب شود که کابل‌ها بدون فشار یا کشش نامناسب به پورت‌ها متصل شوند.
نکات مهم پیش از خرید
پیش از خرید این مدل باید نوع تجهیزات PoE، تعداد تجهیزات، فاصله مسیر شبکه و نیاز پهنای باند پروژه بررسی شود. این دستگاه دارای 4 پورت PoE با سرعت 100Mbps و 2 پورت Uplink با سرعت 100Mbps است.
همچنین لازم است استاندارد PoE تجهیزات متصل بررسی شود. پورت‌های 1 تا 3 از 802.3af/at و پورت 4 از 802.3af/at/bt پشتیبانی می‌کند.
حداکثر فاصله انتقال اعلام‌شده 130 متر با سرعت 1000Mbps است و در صورتی که پروژه نیاز به مسیرهای طولانی‌تر یا ساختار متفاوتی داشته باشد، باید تجهیزات متناسب با آن انتخاب شوند.
جدول مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| برند | مکسرون (MAXRON) |
| مدل | MSW-3004GPE-1GL-65I |
| نوع محصول | اکستندر سوئیچ شبکه PoE |
| پورت PoE | 4 پورت 100Mbps |
| پورت Uplink | 2 پورت 100Mbps |
| استاندارد PoE پورت‌های 1 تا 3 | IEEE 802.3af / 802.3at |
| استاندارد PoE پورت 4 | IEEE 802.3af / 802.3at / 802.3bt |
| تغذیه | Powered by PoE |
| پهنای باند | 1.2Gbps |
| جدول MAC | 2K |
| حداکثر فاصله انتقال | 130 متر |
| سرعت اعلام‌شده در فاصله حداکثری | 1000Mbps |
| حفاظت در برابر صاعقه | 6KV |
| حفاظت الکترواستاتیک | 8KV |
| حفاظت‌ها | اتصال کوتاه، افزایش دما و Surge |
| ابعاد | 187 × 139 × 43 میلی‌متر |
مزایا و معایب
مزایا
- دارای 4 پورت PoE با سرعت 100Mbps
- مجهز به 2 پورت Uplink با سرعت 100Mbps
- پشتیبانی از IEEE 802.3af و 802.3at در پورت‌های 1 تا 3
- پشتیبانی از IEEE 802.3af، 802.3at و 802.3bt در پورت چهارم
- افزایش فاصله انتقال تا 130 متر با سرعت اعلام‌شده 1000Mbps
- پهنای باند 1.2Gbps و جدول MAC با ظرفیت 2K
- دارای حفاظت 6KV صاعقه، 8KV الکترواستاتیک، اتصال کوتاه، افزایش دما و Surge
معایب
- پورت‌های PoE این مدل 100Mbps هستند و باید با نیاز سرعت پروژه تطبیق داده شوند.
- استاندارد PoE تجهیزات متصل باید پیش از نصب بررسی شود، به‌خصوص برای استفاده از پورت چهارم با IEEE 802.3bt.
- تغذیه دستگاه از طریق PoE انجام می‌شود و منبع PoE مورد استفاده باید با مشخصات پروژه سازگار باشد.
جمع‌بندی
اکستندر سوئیچ شبکه مکسرون مدل MSW-3004GPE-1GL-65I یک تجهیز کاربردی برای توسعه مسیر شبکه و اتصال تجهیزات PoE است که با 4 پورت PoE و 2 پورت Uplink ارائه می‌شود. این مدل از چند استاندارد PoE پشتیبانی می‌کند و پورت چهارم آن علاوه بر 802.3af و 802.3at از 802.3bt نیز پشتیبانی دارد.
حداکثر فاصله انتقال 130 متر با سرعت اعلام‌شده 1000Mbps، پهنای باند 1.2Gbps و جدول MAC با ظرفیت 2K از مشخصات مهم این محصول هستند. همچنین مجموعه‌ای از قابلیت‌های حفاظتی شامل حفاظت در برابر صاعقه تا 6KV، الکترواستاتیک تا 8KV، اتصال کوتاه، افزایش دما و Surge در آن در نظر گرفته شده است.
تغذیه از طریق PoE نیز باعث می‌شود دستگاه در ساختارهای مبتنی بر PoE بدون نیاز به یک ورودی برق مستقل در مشخصات اعلام‌شده مورد استفاده قرار گیرد. در نتیجه، این مدل می‌تواند برای پروژه‌های شبکه، دوربین مداربسته و سایر تجهیزات PoE که به توسعه مسیر ارتباطی نیاز دارند، گزینه‌ای کاربردی باشد.
