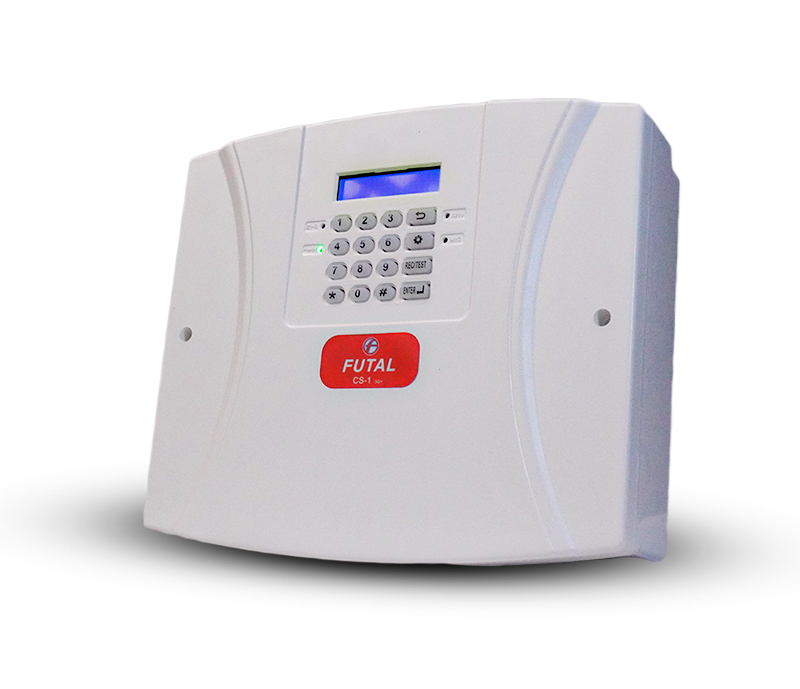

دستگاه دزدگیر فوتال مدل CS1 سیم کارتی (FUTAL CS-1)

معرفی دستگاه دزدگیر فوتال مدل CS1

دستگاه دزدگیر فوتال مدل CS1 یک سیستم اعلام سرقت سیم‌کارتی و قابل اتصال به تجهیزات امنیتی مختلف است. این دستگاه برای دریافت اطلاعات از سنسورهای سیمی و بی‌سیم طراحی شده و می‌تواند وضعیت امنیتی بخش‌های مختلف یک ساختمان را به‌صورت مستقل بررسی کند.

پنل فوتال CS1 دارای ۵ زون سیمی، ۵ زون بی‌سیم و یک زون ویژه پدال است. زون‌های سیمی برای اتصال سنسورهایی مانند چشمی، مگنت و شوک‌سنسور باسیم کاربرد دارند. زون‌های بی‌سیم نیز امکان استفاده از سنسورهای وایرلس را بدون نیاز به کابل‌کشی تا پنل فراهم می‌کنند.

این دستگاه از یک سیم‌کارت پشتیبانی می‌کند و از طریق پیامک، تماس تلفنی و اینترنت GPRS با کاربر ارتباط برقرار می‌نماید. به کمک اپلیکیشن موبایل نیز می‌توان برخی عملکردهای دستگاه را از راه دور مدیریت کرد.

نحوه عملکرد دستگاه فوتال CS1

دستگاه فوتال CS1 اطلاعات مربوط به سنسورها و تجهیزات متصل به زون‌ها را دریافت و بررسی می‌کند. در صورت فعال‌بودن سیستم و شناسایی وضعیت غیرعادی، پنل می‌تواند هشدار را از طریق آژیر، پیامک یا تماس تلفنی اعلام کند.

این دستگاه با پشتیبانی از دو پارتیشن مستقل، امکان مدیریت هم‌زمان دو بخش جداگانه را فراهم می‌کند. به‌عنوان مثال، می‌توان بخش اداری و انبار یا طبقه اول و دوم یک ساختمان را به‌صورت مستقل کنترل کرد.

نحوه عملکرد محصول به‌صورت خلاصه:

• اتصال سنسورهای سیمی به زون‌های کابلی
• معرفی سنسورهای بی‌سیم به پنل
• تعریف ریموت‌ها و کاربران مجاز
• فعال‌کردن سیستم یا یکی از پارتیشن‌ها
• شناسایی حرکت، بازشدن ورودی یا تغییر وضعیت توسط سنسورها
• ارسال اطلاعات به پنل مرکزی
• فعال‌شدن هشدار در صورت تأیید وضعیت خطر
• ارسال پیامک یا برقراری تماس از طریق سیم‌کارت
• ثبت رویداد در حافظه دستگاه

زون‌های امنیتی دستگاه فوتال CS1

این دستگاه دارای ۱۱ زون امنیتی است که شامل ۵ زون سیمی، ۵ زون بی‌سیم و یک زون پدال می‌شود. ترکیب زون‌های سیمی و بی‌سیم، انعطاف‌پذیری مناسبی برای طراحی سیستم حفاظتی در ساختمان‌های مختلف ایجاد می‌کند.

زون‌های سیمی

۵ زون سیمی دستگاه برای اتصال تجهیزات حفاظتی از طریق کابل استفاده می‌شوند. این نوع زون‌ها برای مکان‌هایی مناسب هستند که امکان کابل‌کشی وجود دارد یا کاربر به ارتباط پایدار کابلی نیاز دارد.

زون‌های بی‌سیم

۵ زون بی‌سیم پنل فوتال CS1 امکان معرفی حداکثر ۳۵ سنسور بی‌سیم را فراهم می‌کنند. استفاده از سنسورهای بی‌سیم برای ساختمان‌های آماده، مکان‌های اجاره‌ای یا محیط‌هایی که اجرای سیم‌کشی در آن‌ها دشوار است، گزینه مناسبی محسوب می‌شود.

زون پدال

یک زون ویژه پدال نیز در این دستگاه در نظر گرفته شده است. این زون برای اتصال پدال اعلام هشدار یا تجهیزات مشابه کاربرد دارد و می‌تواند در محیط‌های تجاری، فروشگاهی و اماکن نیازمند اعلام سریع خطر استفاده شود.

ارتباط سیم‌کارتی و اینترنت GPRS

دستگاه دزدگیر فوتال مدل CS1 از یک سیم‌کارت پشتیبانی می‌کند و قابلیت ارتباط از طریق پیامک، تماس تلفنی و اینترنت GPRS را دارد.

در صورت بروز هشدار، دستگاه می‌تواند اطلاعات مربوط به وضعیت سیستم را از طریق پیامک یا تماس به شماره‌های تعریف‌شده اطلاع دهد. اتصال GPRS نیز برای ارتباط اینترنتی و استفاده از قابلیت‌های اپلیکیشن کاربرد دارد.

قابلیت‌های ارتباطی دستگاه عبارت‌اند از:

• پشتیبانی از سیم‌کارت GSM
• ارسال هشدار پیامکی
• برقراری تماس تلفنی
• اتصال به اینترنت GPRS
• کنترل و مدیریت از طریق اپلیکیشن
• مناسب برای کنترل از راه دور سیستم امنیتی

برای استفاده صحیح از این قابلیت‌ها، سیم‌کارت باید دارای پوشش شبکه مناسب و اعتبار کافی باشد.

کنترل دستگاه از طریق اپلیکیشن

دستگاه فوتال CS1 از اپلیکیشن موبایل در سیستم‌عامل‌های Android و iOS پشتیبانی می‌کند. این قابلیت به کاربر اجازه می‌دهد وضعیت سیستم را از طریق تلفن همراه مدیریت و کنترل کند.

استفاده از اپلیکیشن برای افرادی که نیاز دارند دستگاه دزدگیر را از راه دور فعال یا غیرفعال کنند، وضعیت پارتیشن‌ها را بررسی نمایند یا هشدارهای سیستم را دریافت کنند، کاربردی است.

عملکرد دقیق اپلیکیشن به نسخه نرم‌افزار، تنظیمات دستگاه و شرایط اتصال اینترنت بستگی دارد.

یکپارچه‌سازی با خانه هوشمند

یکی از قابلیت‌های دستگاه دزدگیر فوتال مدل CS1، امکان یکپارچه‌سازی با سیستم خانه هوشمند است. این ویژگی به کاربر اجازه می‌دهد پنل دزدگیر را در کنار سایر تجهیزات هوشمند ساختمان مورد استفاده قرار دهد.

با اتصال دستگاه به تجهیزات سازگار، می‌توان بخشی از فرآیندهای امنیتی و کنترلی ساختمان را هماهنگ کرد. رله خروجی دستگاه نیز امکان کنترل تجهیزات برقی سازگار را فراهم می‌کند.

مدیریت دو پارتیشن مستقل

پنل فوتال CS1 قابلیت مدیریت دو پارتیشن مستقل را دارد. با استفاده از این ویژگی، می‌توان دو بخش مجزا از یک ساختمان یا دو محیط متفاوت را به شکل جداگانه کنترل کرد.

برای نمونه، در یک فروشگاه می‌توان فضای فروش و انبار را به دو پارتیشن مجزا تقسیم کرد. در این حالت، هر بخش می‌تواند وضعیت مسلح یا غیرمسلح مستقل داشته باشد.

مزایای مدیریت دو پارتیشن:

• کنترل مستقل دو بخش از ساختمان
• مناسب برای خانه‌های دوبلکس
• مناسب برای فروشگاه و انبار
• کاربردی برای دفاتر چندبخشی
• امکان مدیریت مجزای مناطق مختلف

رله خروجی ۱۰ آمپر

دستگاه دزدگیر فوتال مدل CS1 به یک رله خروجی با ظرفیت ۱۰ آمپر در ولتاژ ۲۲۰ ولت مجهز است. این رله برای کنترل وسایل برقی و تجهیزات سازگار با ظرفیت اعلام‌شده کاربرد دارد.

همچنین دستگاه دارای خروجی AUX مستقل ۱۶ ولت با جریان ۱ آمپر است. خروجی AUX می‌تواند برای تأمین انرژی تجهیزات جانبی سازگار مورد استفاده قرار گیرد.

هنگام اتصال وسایل برقی به رله خروجی، باید میزان جریان مصرفی وسیله بررسی شود. اتصال تجهیزات پرمصرف یا بارهای القایی بدون استفاده از تجهیزات واسط مناسب می‌تواند به رله یا مدار دستگاه آسیب برساند.

منبع تغذیه و باتری پشتیبان

دستگاه فوتال CS1 دارای منبع تغذیه سوئیچینگ ۱۶.۵ ولت پایدار است. در اطلاعات تکمیلی محصول، منبع تغذیه ۱۶.۵ ولت با جریان ۲.۵ آمپر و محدوده محافظت در برابر نوسانات برق ۸۵ تا ۲۶۵ ولت اعلام شده است.

باتری داخلی لیتیومی هوشمند، وظیفه تأمین انرژی دستگاه در زمان قطع برق را بر عهده دارد. سیستم شارژ هوشمند باتری به کنترل بهتر فرآیند شارژ و افزایش طول عمر باتری کمک می‌کند.

طبق اطلاعات فنی اولیه، باتری داخلی از نوع Li-ion با ولتاژ ۷.۴ ولت اعلام شده است؛ در مشخصات تکمیلی، ولتاژ ۱۴.۸ ولت نیز ذکر شده است. به دلیل این مغایرت، بهتر است ولتاژ دقیق باتری هنگام خرید یا نصب از برچسب دستگاه و دفترچه راهنمای محصول بررسی شود.

ویژگی‌های بخش تغذیه:

• باتری پشتیبان لیتیومی هوشمند
• باتری داخلی Li-ion
• شارژ هوشمند باتری
• منبع تغذیه سوئیچینگ ۱۶.۵ ولت پایدار
• جریان منبع تغذیه اعلام‌شده: ۲.۵ آمپر
• محافظت در برابر نوسانات برق ۸۵ تا ۲۶۵ ولت
• محافظت در برابر اتصال کوتاه و اضافه‌بار
• خروجی AUX مستقل ۱۶ ولت / ۱ آمپر

نمایش شارژ ریموت‌ها و سنسورها

دستگاه دزدگیر فوتال مدل CS1 قابلیت نمایش وضعیت شارژ ریموت‌ها و سنسورها را دارد. این ویژگی به کاربر کمک می‌کند پیش از ضعیف‌شدن کامل باتری تجهیزات، وضعیت آن‌ها را بررسی و در صورت نیاز باتری را تعویض کند.

بررسی دوره‌ای میزان شارژ سنسورها و ریموت‌ها، از کاهش برد، ارسال نامنظم سیگنال و عملکرد نادرست تجهیزات جلوگیری می‌کند.

حافظه ثبت رویدادها

پنل فوتال CS1 قابلیت ذخیره ۵۰۰ رویداد آخر را دارد. ثبت رویدادها برای بررسی سابقه عملکرد سیستم، زمان وقوع هشدارها و پایش وضعیت تجهیزات کاربردی است.

این قابلیت به مدیر سیستم کمک می‌کند اتفاقات ثبت‌شده را بهتر بررسی کرده و در صورت مشاهده عملکرد غیرعادی، تنظیمات یا تجهیزات متصل را ارزیابی کند.

پشتیبانی از ریموت هاپینگ فوتال

دستگاه فوتال CS1 از ریموت‌های هاپینگ فوتال پشتیبانی می‌کند و امکان معرفی ۳۰ عدد ریموت را دارد. ریموت‌ها برای فعال‌سازی، غیرفعال‌سازی یا مدیریت برخی عملکردهای دستگاه استفاده می‌شوند.

ظرفیت معرفی ریموت:

• تعداد حافظه ریموت: ۳۰ عدد
• نوع ریموت: هاپینگ فوتال
• مناسب برای استفاده چندکاربره
• قابل استفاده برای کاربران یا بخش‌های مختلف ساختمان

کاربردهای دستگاه دزدگیر فوتال مدل CS1

دستگاه دزدگیر فوتال مدل CS1 برای استفاده در مکان‌های مختلف مناسب است، ازجمله:

• منازل و آپارتمان‌ها
• فروشگاه‌ها و مغازه‌ها
• دفاتر اداری
• ویلاها
• انبارها
• کارگاه‌ها
• ساختمان‌های تجاری
• خانه‌های دوبلکس
• محیط‌های دارای دو بخش مستقل
• مکان‌های مجهز به سیستم خانه هوشمند

ترکیب زون‌های سیمی و بی‌سیم، قابلیت پشتیبانی از سیم‌کارت و کنترل اپلیکیشنی، این محصول را برای پروژه‌های حفاظتی متنوع مناسب می‌کند.

مزایای دستگاه دزدگیر فوتال CS1

• پشتیبانی از سیم‌کارت GSM
• امکان ارسال پیامک و برقراری تماس
• پشتیبانی از اینترنت GPRS
• کنترل از طریق اپلیکیشن Android و iOS
• یکپارچه‌سازی با خانه هوشمند
• دارای ۵ زون سیمی
• دارای ۵ زون بی‌سیم
• امکان معرفی ۳۵ سنسور بی‌سیم
• دارای یک زون پدال
• مجموعاً ۱۱ زون امنیتی
• دارای رله خروجی ۱۰ آمپر در ۲۲۰ ولت
• دارای خروجی AUX مستقل ۱۶ ولت / ۱ آمپر
• محافظت در برابر نوسانات برق
• محافظت در برابر اتصال کوتاه و اضافه‌بار
• شارژ هوشمند باتری لیتیومی
• نمایش شارژ ریموت‌ها و سنسورها
• مدیریت دو پارتیشن مستقل
• ذخیره ۵۰۰ رویداد آخر
• امکان معرفی ۳۰ ریموت هاپینگ فوتال
• ساخت ایران

معایب و محدودیت‌ها

• نیاز به سیم‌کارت فعال برای استفاده از قابلیت تماس و پیامک
• وابستگی ارتباط سیم‌کارتی به پوشش شبکه اپراتور
• نیاز به شارژ و اعتبار کافی سیم‌کارت
• نیاز به اینترنت مناسب برای استفاده از قابلیت‌های آنلاین
• ضرورت رعایت ظرفیت ۱۰ آمپر رله خروجی
• نیاز به بررسی سازگاری سنسورها و ریموت‌های بی‌سیم
• کاهش احتمالی برد تجهیزات بی‌سیم در محیط‌های دارای مانع
• نیاز به بررسی دوره‌ای باتری داخلی و باتری سنسورها
• مناسب‌نبودن اتصال مستقیم تجهیزات پرمصرف به رله
• وجود اختلاف در اطلاعات اعلام‌شده درباره ولتاژ باتری داخلی؛ بررسی دفترچه و برچسب دستگاه پیش از نصب ضروری است

نکات مهم نصب دستگاه فوتال CS1

برای استفاده صحیح از دستگاه دزدگیر فوتال مدل CS1، محل نصب پنل و نحوه اتصال تجهیزات باید با دقت انتخاب شود.

• پنل را در محلی خشک و دور از رطوبت نصب کنید.
• دستگاه را در معرض گرمای شدید یا سرمای خارج از محدوده عملکرد قرار ندهید.
• پنل را در محلی دور از دسترس افراد غیرمجاز قرار دهید.
• پیش از نصب، قدرت آنتن‌دهی سیم‌کارت را بررسی کنید.
• از سیم‌کارت دارای شارژ و اینترنت فعال استفاده کنید.
• سنسورهای سیمی را با کابل مناسب به زون‌های مربوط متصل کنید.
• پیش از معرفی سنسورهای بی‌سیم، سازگاری آن‌ها با دستگاه را بررسی کنید.
• سنسورهای بی‌سیم را در محدوده مناسب نسبت به پنل نصب کنید.
• سنسورهای بی‌سیم را از منابع ایجادکننده تداخل دور نگه دارید.
• ریموت‌های هاپینگ فوتال را طبق دستورالعمل به دستگاه معرفی کنید.
• برای هر دو پارتیشن، سنسورها و تجهیزات مربوط را به‌درستی تعریف کنید.
• ظرفیت ۱۰ آمپر رله خروجی را هنگام اتصال تجهیزات رعایت کنید.
• برای تجهیزات پرمصرف از کنتاکتور یا رله واسط مناسب استفاده کنید.
• خروجی AUX را فقط برای تجهیزات سازگار با ولتاژ و جریان اعلام‌شده به کار ببرید.
• وضعیت باتری داخلی و شارژ سنسورها را به‌صورت دوره‌ای بررسی کنید.
• پس از نصب، زون‌ها، ریموت‌ها، پیامک، تماس، GPRS و اپلیکیشن را تست کنید.
• ولتاژ دقیق باتری داخلی را از روی برچسب دستگاه یا دفترچه راهنما بررسی نمایید.

جدول مشخصات فنی
