دستگاه دزدگیر فوتال مدل F-650 DS سیم کارتی

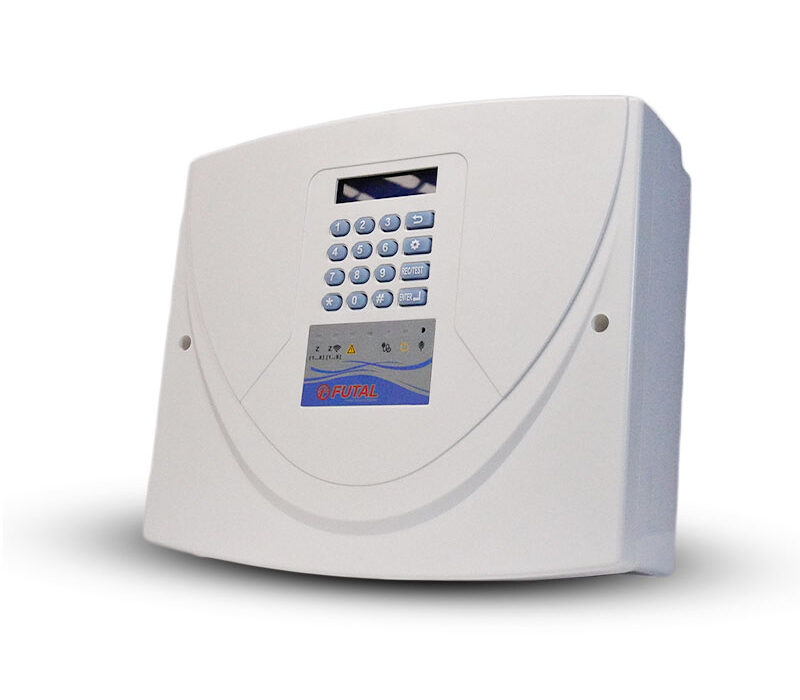

معرفی دستگاه دزدگیر فوتال مدل F-650 DS

دستگاه دزدگیر فوتال مدل F-650 DS یک پنل اعلام سرقت حرفه‌ای و چندمنظوره است که برای حفاظت از نقاط مختلف اماکن مسکونی، اداری، تجاری و صنعتی استفاده می‌شود. این دستگاه با ترکیب ارتباط سیم‌کارتی، خط تلفن ثابت و اینترنت، مسیرهای مختلفی برای ارسال هشدار در اختیار کاربر قرار می‌دهد.

پنل فوتال F-650 DS دارای ۸ زون سیمی، ۸ زون بی‌سیم و یک زون ویژه پدال است. این ساختار، امکان اتصال تعداد زیادی از تجهیزات حفاظتی مانند سنسور چشمی، مگنت، سنسور لرزشی، سنسور دود، سنسور گاز، پدال و سایر تجهیزات سازگار را فراهم می‌کند.

یکی از ویژگی‌های مهم این محصول، پشتیبانی هم‌زمان از دو سیم‌کارت است. در صورت ضعف یا اختلال در شبکه یکی از اپراتورها، استفاده از سیم‌کارت دوم می‌تواند به افزایش دسترسی‌پذیری سیستم کمک کند. خط تلفن ثابت نیز به‌عنوان مسیر ارتباطی سوم در نظر گرفته شده است.

نحوه عملکرد دستگاه فوتال F-650 DS

دستگاه دزدگیر فوتال مدل F-650 DS اطلاعات سنسورها و تجهیزات متصل به زون‌ها را دریافت و وضعیت امنیتی محل را بررسی می‌کند. در صورت تشخیص حرکت، بازشدن درب، لرزش، دود، گاز یا سایر وضعیت‌های تعریف‌شده، پنل می‌تواند آژیر را فعال کرده و هشدار را از مسیرهای ارتباطی مختلف ارسال کند.

این دستگاه قابلیت ارسال هشدار از طریق تماس و پیامک با استفاده از دو سیم‌کارت و خط تلفن ثابت را دارد. همچنین امکان مدیریت سیستم از طریق اپلیکیشن موبایل فراهم شده است.

نحوه عملکرد محصول به‌صورت خلاصه:

• اتصال سنسورهای سیمی به زون‌های کابلی
• معرفی سنسورهای بی‌سیم به پنل
• اتصال پدال به زون ویژه
• تعریف شماره‌های تماس و مدیران
• فعال‌کردن سیستم یا زون‌های موردنظر
• تشخیص وضعیت غیرعادی توسط سنسورها
• بررسی اطلاعات دریافت‌شده توسط پنل
• فعال‌شدن کانال‌های آژیر
• ارسال تماس و پیامک از طریق دو سیم‌کارت
• استفاده از خط تلفن ثابت در صورت نیاز
• ثبت رویداد در حافظه دستگاه
• امکان مشاهده و مدیریت وضعیت از طریق اپلیکیشن

زون‌های امنیتی دستگاه فوتال F-650 DS

این دستگاه دارای ۱۷ زون امنیتی است که از ۸ زون سیمی، ۸ زون بی‌سیم و یک زون پدال تشکیل می‌شود. وجود تعداد زیاد زون‌ها، امکان حفاظت هم‌زمان از نقاط مختلف یک ساختمان را فراهم می‌کند.

زون‌های سیمی

۸ زون سیمی برای اتصال تجهیزات حفاظتی از طریق کابل استفاده می‌شوند. اتصال سیمی معمولاً برای سنسورهایی مناسب است که در محل ثابت نصب شده‌اند یا به ارتباط پایدار و بدون وابستگی به باتری نیاز دارند.

از زون‌های سیمی می‌توان برای اتصال تجهیزات زیر استفاده کرد:

• سنسور چشمی باسیم
• مگنت باسیم
• شوک‌سنسور
• سنسور دود
• سنسور گاز
• سنسور شکست شیشه
• سنسور دما
• پدال یا تجهیزات حفاظتی سازگار

زون‌های بی‌سیم

۸ زون بی‌سیم دستگاه قابل ارتقا هستند و امکان استفاده از سنسورهای وایرلس را فراهم می‌کنند. این قابلیت برای مکان‌هایی که اجرای کابل‌کشی دشوار است یا ظاهر محیط نباید با سیم‌ها تغییر کند، کاربردی است.

پیش از نصب تجهیزات بی‌سیم، باید سازگاری فرکانس، پروتکل ارتباطی و نوع سنسور با پنل بررسی شود.

زون پدال

یک زون ویژه پدال یا Pedal در این دستگاه وجود دارد. پدال می‌تواند برای اعلام سریع خطر در فروشگاه‌ها، صندوق‌ها، میزهای پذیرش، دفاتر و محیط‌هایی که نیاز به هشدار دستی دارند، استفاده شود.

پشتیبانی از دو سیم‌کارت

دستگاه فوتال F-650 DS از دو سیم‌کارت به‌صورت هم‌زمان پشتیبانی می‌کند. وجود دو مسیر سیم‌کارتی می‌تواند برای افزایش پوشش شبکه و ایجاد مسیر ارتباطی پشتیبان مفید باشد.

در زمان آلارم، دستگاه می‌تواند از طریق سیم‌کارت‌ها تماس گرفته یا پیامک ارسال کند. استفاده از دو سیم‌کارت، وابستگی سیستم به یک اپراتور را کاهش می‌دهد؛ بااین‌حال عملکرد نهایی به پوشش شبکه، فعال‌بودن سیم‌کارت و کیفیت آنتن‌دهی در محل نصب بستگی دارد.

مزایای پشتیبانی از دو سیم‌کارت:

• افزایش احتمال برقراری ارتباط در زمان هشدار
• امکان استفاده از دو اپراتور مختلف
• پوشش‌دهی بهتر در محیط‌های دارای آنتن‌دهی متفاوت
• ایجاد مسیر ارتباطی پشتیبان
• ارسال تماس و پیامک از مسیرهای سیم‌کارتی

خط تلفن ثابت و سیستم اطلاع‌رسانی سه‌گانه

این دستگاه علاوه بر دو سیم‌کارت، از خط تلفن ثابت PSTN نیز پشتیبانی می‌کند. خط ثابت به‌عنوان مسیر ارتباطی سوم می‌تواند در شرایطی که ارتباط سیم‌کارتی دچار اختلال شده است، مورد استفاده قرار گیرد.

سیستم اطلاع‌رسانی سه‌گانه دستگاه شامل موارد زیر است:

• تماس و پیامک از سیم‌کارت اول
• تماس و پیامک از سیم‌کارت دوم
• تماس از طریق خط تلفن ثابت

برای استفاده از قابلیت PSTN، باید خط تلفن ثابت به‌درستی به دستگاه متصل شود. همچنین مسیر تلفن ثابت باید از نظر فعال‌بودن و سلامت سیم‌کشی بررسی گردد.

اینترنت GPRS و 3G

دستگاه دزدگیر فوتال مدل F-650 DS از اینترنت GPRS/3G پشتیبانی می‌کند. این قابلیت برای ارتباط داده‌ای و استفاده از امکانات آنلاین دستگاه کاربرد دارد.

برای استفاده از اینترنت، سیم‌کارت باید دارای سرویس اینترنت فعال و پوشش مناسب باشد. سرعت و پایداری اتصال اینترنت به اپراتور، محل نصب، قدرت سیگنال و شرایط شبکه وابسته است.

کنترل دستگاه از طریق اپلیکیشن

دستگاه فوتال F-650 DS از اپلیکیشن موبایل برای سیستم‌عامل‌های Android و iOS پشتیبانی می‌کند. با استفاده از اپلیکیشن، مدیریت و نظارت بر سیستم امنیتی از راه دور آسان‌تر می‌شود.

امکانات قابل استفاده از طریق اپلیکیشن می‌تواند شامل موارد زیر باشد:

• مشاهده وضعیت فعال یا غیرفعال‌بودن دستگاه
• مدیریت پارتیشن‌ها و زون‌ها
• دریافت هشدارها
• کنترل خروجی‌ها
• بررسی برخی رویدادهای ثبت‌شده
• مدیریت وضعیت سیستم از راه دور

عملکرد دقیق اپلیکیشن به نسخه نرم‌افزار، تنظیمات پنل و وضعیت اتصال اینترنت بستگی دارد.

رله‌های خروجی و سناریوهای هوشمند

در اطلاعات فنی دستگاه، تعداد رله‌های خروجی ۴ عدد با ظرفیت ۱۰ آمپر در ولتاژ ۲۲۰ ولت اعلام شده است. در ویژگی‌های کلیدی نیز به وجود دو رله خروجی ۱۰ آمپری اشاره شده است.

همچنین دستگاه قابلیت تعریف ۲۰ سناریوی هوشمند را دارد که به‌صورت ۱۰ سناریو برای هر رله اعلام شده است. به دلیل تفاوت میان این دو بخش از اطلاعات، تعداد دقیق رله‌های خروجی باید هنگام خرید از فروشنده یا دفترچه رسمی محصول بررسی شود.

رله‌های خروجی برای کنترل تجهیزات برقی سازگار استفاده می‌شوند؛ مانند:

• روشنایی
• درب برقی
• پمپ
• آژیر یا تجهیزات جانبی
• تجهیزات کنترلی خانه هوشمند
• وسایل برقی سازگار با ظرفیت رله

هنگام اتصال هر وسیله به رله، جریان مصرفی، نوع بار و ظرفیت واقعی رله باید بررسی شود. برای وسایل پرمصرف یا موتورهای الکتریکی، استفاده از کنتاکتور یا رله واسط توصیه می‌شود.

خروجی‌های AUX

دستگاه دزدگیر فوتال F-650 DS دارای دو خروجی AUX مجزا است. خروجی‌های AUX برای اتصال و تأمین انرژی تجهیزات جانبی سازگار با دستگاه استفاده می‌شوند.

دو خروجی مجزا امکان تفکیک تجهیزات جانبی و مدیریت بهتر مصرف انرژی را فراهم می‌کنند. پیش از اتصال هر وسیله، باید ولتاژ و جریان موردنیاز آن با مشخصات خروجی AUX مطابقت داشته باشد.

کانال‌های آژیر و تشخیص قطع سیم

این پنل دارای دو کانال مجزا برای آژیر است:

• کانال SP1
• کانال SP2

کانال SP1 قابلیت تشخیص قطع سیم آژیر را دارد. این قابلیت در برابر تلاش برای قطع‌کردن سیم آژیر یا ازکارانداختن آن، یک لایه حفاظتی اضافه ایجاد می‌کند.

استفاده از دو کانال آژیر امکان اتصال و مدیریت آژیرهای داخلی و خارجی را فراهم می‌کند. برای نمونه، می‌توان یک آژیر را در داخل ساختمان و آژیر دیگر را در نمای بیرونی یا محل مناسب دیگری نصب کرد.

باتری داخلی و منبع تغذیه

دستگاه فوتال مدل F-650 DS دارای باتری داخلی Li-ion با ظرفیت بالا و ولتاژ ۷.۴ ولت است. این باتری در زمان قطع برق شهری، انرژی موردنیاز پنل را تأمین می‌کند تا سیستم برای مدت مشخصی به فعالیت خود ادامه دهد.

منبع تغذیه اصلی دستگاه، ترانسفورماتور ۱۲ ولت DC با جریان ۳ آمپر است. برای عملکرد پایدار، استفاده از منبع تغذیه مناسب و اتصال صحیح آن اهمیت زیادی دارد.

مشخصات بخش تغذیه:

• باتری داخلی: Li-ion
• ولتاژ باتری: ۷.۴ ولت
• ظرفیت: بالا
• منبع تغذیه: ترانسفورماتور ۱۲V DC / 3A
• مناسب برای پشتیبانی در زمان قطعی برق
• قابل استفاده در سیستم‌های امنیتی چندزون

باتری داخلی یک قطعه مصرفی محسوب می‌شود و دوام آن به تعداد دفعات قطعی برق، دمای محیط، میزان بار و شرایط استفاده بستگی دارد.

حافظه ثبت رویدادها

دستگاه دزدگیر فوتال F-650 DS قابلیت ذخیره بیش از ۱۰۰۰ رویداد آخر را دارد. این ویژگی برای بررسی سابقه عملکرد سیستم و بازبینی هشدارها کاربردی است.

رویدادهای ثبت‌شده می‌توانند به مدیر سیستم کمک کنند تا زمان و نوع اتفاقات گذشته را بررسی کرده و در صورت مشاهده عملکرد غیرعادی، زون‌ها یا تجهیزات متصل را ارزیابی نماید.

کاربردهای دستگاه دزدگیر فوتال F-650 DS

این پنل دزدگیر برای مکان‌های مختلف قابل استفاده است، ازجمله:

• منازل بزرگ
• ویلاها
• فروشگاه‌ها و پاساژها
• دفاتر اداری
• انبارها
• کارگاه‌ها
• کارخانه‌ها
• ساختمان‌های تجاری
• بانک‌ها و مراکز حساس
• پارکینگ‌ها
• مکان‌های دارای چند ورودی
• ساختمان‌هایی با نیاز به ارتباط پشتیبان

تعداد زیاد زون، دو سیم‌کارت، خط تلفن ثابت و چند خروجی کنترلی، این محصول را برای پروژه‌های حفاظتی گسترده مناسب می‌کند.

مزایای دستگاه دزدگیر فوتال F-650 DS

• پشتیبانی هم‌زمان از دو سیم‌کارت
• پشتیبانی از خط تلفن ثابت PSTN
• سیستم اطلاع‌رسانی سه‌گانه
• ارسال تماس و پیامک از مسیرهای مختلف
• پشتیبانی از اینترنت GPRS/3G
• دارای ۸ زون سیمی
• دارای ۸ زون بی‌سیم قابل ارتقا
• دارای یک زون ویژه پدال
• پشتیبانی از ۱۷ زون امنیتی
• دارای دو کانال مجزای آژیر
• قابلیت تشخیص قطع سیم آژیر خارجی در کانال SP1
• دارای دو خروجی AUX مجزا
• دارای رله‌های خروجی ۱۰ آمپری
• قابلیت تعریف ۲۰ سناریوی هوشمند
• پشتیبانی از اپلیکیشن Android و iOS
• دارای باتری داخلی لیتیومی با ظرفیت بالا
• ذخیره بیش از ۱۰۰۰ رویداد آخر
• مناسب برای اماکن مسکونی، تجاری و صنعتی
• ساخت ایران

معایب و محدودیت‌ها

• نیاز به فعال‌بودن و شارژ کافی هر دو سیم‌کارت
• وابستگی ارتباط سیم‌کارتی به پوشش شبکه اپراتورها
• نیاز به فعال‌بودن خط تلفن ثابت برای استفاده از PSTN
• نیاز به اینترنت مناسب برای قابلیت‌های آنلاین و اپلیکیشن
• افزایش پیچیدگی نصب به دلیل تعداد زیاد زون و مسیرهای ارتباطی
• نیاز به بررسی سازگاری سنسورهای بی‌سیم با پنل
• کاهش احتمالی برد سنسورهای بی‌سیم در محیط‌های دارای مانع
• نیاز به بررسی دوره‌ای باتری داخلی
• رعایت ظرفیت ۱۰ آمپر هنگام استفاده از رله‌ها
• ضرورت استفاده از کنتاکتور یا رله واسط برای تجهیزات پرمصرف
• وابستگی مدت‌زمان پشتیبانی به ظرفیت واقعی باتری و میزان مصرف
• وجود اختلاف در اطلاعات اعلام‌شده درباره تعداد رله‌های خروجی

نکات مهم نصب دستگاه فوتال F-650 DS

برای عملکرد صحیح این پنل دزدگیر، نصب و تنظیم دستگاه باید با دقت انجام شود.

• پنل را در محل خشک و دور از رطوبت نصب کنید.
• دستگاه را در معرض گرمای شدید، گردوغبار و ضربه قرار ندهید.
• محل نصب باید از دسترس افراد غیرمجاز دور باشد.
• پیش از نصب، آنتن‌دهی هر دو سیم‌کارت را بررسی کنید.
• در صورت امکان، از دو اپراتور متفاوت برای مسیر پشتیبان استفاده کنید.
• خط تلفن ثابت را طبق دستورالعمل به ورودی PSTN متصل کنید.
• زون‌های سیمی را با کابل مناسب و اتصالات مطمئن نصب کنید.
• سنسورهای بی‌سیم را در محدوده مناسب نسبت به پنل قرار دهید.
• از نصب تجهیزات بی‌سیم در مجاورت منابع ایجادکننده تداخل خودداری کنید.
• آژیر داخلی و خارجی را به کانال‌های مناسب متصل کنید.
• قابلیت تشخیص قطع سیم کانال SP1 را پس از نصب آزمایش کنید.
• خروجی‌های AUX را فقط برای تجهیزات سازگار استفاده کنید.
• هنگام اتصال وسیله برقی به رله، ظرفیت ۱۰ آمپر را رعایت کنید.
• برای موتور، پمپ و بارهای القایی از کنتاکتور مناسب استفاده کنید.
• باتری داخلی و منبع تغذیه را مطابق دستورالعمل متصل کنید.
• دو پارتیشن یا بخش‌های مختلف سیستم را به‌درستی تعریف کنید.
• پس از نصب، تمامی زون‌ها، آژیرها، رله‌ها و خروجی‌های AUX را تست کنید.
• ارسال پیامک و تماس از هر دو سیم‌کارت را بررسی نمایید.
• عملکرد خط تلفن ثابت را به‌عنوان مسیر پشتیبان آزمایش کنید.
• در صورت استفاده از اپلیکیشن، اتصال اینترنت و تنظیمات نرم‌افزاری را بررسی کنید.
